适合含油废水处理的填料
公司名称：巩义市大千净化材料有限公司 作者：Admin 发布时间：2021/10/14 19:57:50
如果您想了解我们的产品，欢迎随时拨打我公司的销售热线，或点击下方按钮免费咨询！电话咨询即刻享受本月价格折扣！
含油废水类型的鉴定实验
本试验采用稀释法来鉴别含油废水的乳状液类型。取一支试管装入超纯水，滴入少量含油废水，摇动试管。试管中的水呈均匀的乳白色，可以断定此含油废水为O/W型。由于乳白色较浅，可粗略断定该含油废水的乳化程度不高，即油珠粒径在10μm以上，适合使用粗粒化工艺进行处理。
选择粒径为1-3mm的新型环保陶瓷滤料，粒径为1-3mm的石英砂滤料，纤维球滤料这三种填料进行除油实验。实验条件为填料层厚度700mm，流向为下向流，流速为8m/h，运行时间3小时。

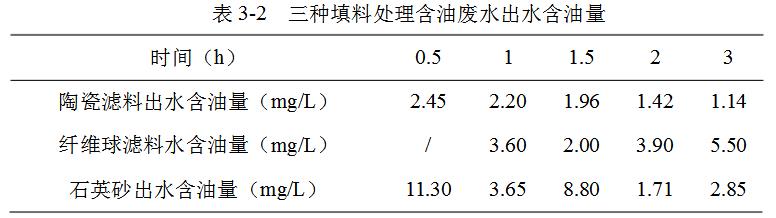

实验结果如下表所示：
从上表中的数据可以看出，选用新型环保陶瓷滤料处理含油废水时，出水中的含油量在3个小时内都低于2.5mg/L，且从开始到实验结束，出水中的含油量一直呈下降趋势，在第3小时试验结束时，达到1.14mg/L；当选用纤维球滤料时，虽然其处理后的出水中的含油量也较低，但是从整个过程来看，其处理后的出水最好效果在2.00mg/L，且从上述数据来看，在1.5h之后，出水中的含油量开始呈上升趋势，由此可以断定纤维球滤料在处理含油废水时其成熟期很长，不适合作为长时间运行下的粗粒化材料；当选用石英砂滤料时，虽然在有些时段内其可以达到很低的油份浓度，但是其起伏不定的除油效果，在大规模工业应用中是很难采用的。
对三种填料的除油效果进行分析后，不难发现纤维球滤料相比较其它两种填料的除油效果最差。纤维球滤料虽然有较大的比表面积，但由于其单个球体直径较大，且堆积没其他两种材料密实，形成较大的空隙，使油珠很容易穿透滤层，因而从曲线上来看纤维球的除油率在较长时间内都低于80%。另外，纤维球滤料为亲油型滤料，滤料表面对油珠的吸附需要一个成熟的过程，由于吸附的程度加剧，使滤料表面吸附的油份颗粒发生“润湿聚结”，此时，除油效果才会稳定，但除油率取决于滤料的吸附能力。亲油型滤料的吸油能力有限，并且在反冲洗时难以直接冲洗掉吸附的油珠，必须使用清洗剂，加大了反洗的成本，且增加了反洗水的污染程度。
石英砂滤料过滤含油废水时，在实验过程中总体油份去除率高于70%，但除油率波动较大，对此现象可作如下解释：石英砂滤料具有较小的比表面积，对水流中的油份吸附能力较低，同时石英砂滤料颗粒的形状不规则、光滑度较差，堆积较为密实，空隙较少。由于水流的通道很窄，单位时间单位空间内允许油份颗粒进入的数量有限，造成颗粒间碰撞几率很小，从而造成开始一段时间内除油率较低的现象。待填料的空隙内聚集了一部分油份颗粒之后，石英砂滤料间较小的空隙使水流中的油珠很容易就和空隙内的油份颗粒或石英砂表面吸附的油份颗粒发生“润湿聚结”，使除油率升高。除油率升高一段时间后，石英砂滤料空隙被油份颗粒所占据，水流通道更窄，水流中的油份颗粒被大量截留，随着时间的延长，空隙全被油份等颗粒堵塞，水流阻力增大，通过空隙的流速，此前碰撞吸附的油份颗粒被高速水流带掉，出水油份含量开始增大，由以上可以说明石英砂的成熟期较长，截污不稳定，抗冲击能力较差，出水水质波动较大。
陶瓷滤料在0.5h就达到85%左右的去除率，之后除油率不断增加，到3h时最大为93%。陶瓷滤料有如此高的去除率完全归结于它较大的比表面积和孔隙率，使油份更容易在滤料的空隙内碰撞聚结，形成更大颗粒的油份团，与水流中的油份颗粒碰撞的几率更大，并且在一段时间后滤料表面沉积少量的油泥时，陶瓷滤料就有了亲油性，也会出现“润湿聚结”现象。
综上所述，石英砂滤料和陶瓷滤料处理含油废水都有较高的除油效果，但是石英砂除油波动较大，且成熟期较长，周期较短，而陶瓷滤料成熟期较短，除油周期较长，且除油率高且稳定，因此综合考虑选择陶瓷滤料。
24小时销售热线：
15093225789
