滤池中滤料及承托层的工艺设计原则

2018/3/7 12:32:16      点击:
滤池中滤料及承托层的工艺设计原则
    1、滤料
    (1)滤料的选择
    ——具有足够的机械强度;
    ——具有化学稳定性;
    ——具有一定的吸附面积;
    ——具有一定的级配和孔隙率;
    ——能就地取材、价格便宜。
    常用的滤料有石英砂、无烟煤、磁铁石、金刚砂及人工轻质滤料等。
    (2)级配与粒径
    1)粒径:假想的包围滤料颗粒的球体直径。
    2)级配:不同粒径滤料所占的比例,常通过筛分实验来确定滤料的级配。
    3)级配表示方法
    ——有效直径d10:通过滤料重量10%的筛孔孔径
    ——不均匀系数K80:K80=d80/d10
    式中:d80——通过滤料重量80%的筛孔孔径。
    4)级配
    单层滤料滤池:石英砂,粒径0.5-1.2mm,层厚0.6-0.8m;
    双层滤料滤池:无烟煤,粒径0.8-2.0mm,层厚0.4-0.5m;
    石英砂,粒径0.5-1.2mm,层厚0.6-0.8m;
    三层滤料滤池:无烟煤,粒径0.8-2.0mm,层厚0.4-0.5m;
    石英砂,粒径0.5-1.2mm,层厚0.6-0.8m;
    磁铁矿,粒径0.2-0.5mm,层厚-0.1m。

    4)孔隙率m:

滤料孔隙率过滤机理

    式中:G——滤料干重(g)
    V——滤料层体积(cm3)
    γ——滤料比重(g/cm3)
    (3)滤料层规格
    滤料层厚度:一般60-70cm
    滤料级配:通常K80≤2
    孔隙率:一般石英砂滤料的孔隙率在0.42左右
    若为多层滤料,则应考虑滤料的分层与混杂问题。
    (4)种类
    —石英砂、无烟煤、钛铁矿、磁铁矿;
    —聚氯乙烯小球、聚苯乙烯小球。
    2、承托层:
    (1)作用
    ——支撑滤料
    ——防止滤料流失
    ——均匀布水
    (2)要求
    ——不被水流冲动
    ——形成均匀空隙
    ——性质稳定
    (3)种类及级配

    通常采用天然鹅卵石,厚度约40-50cm。

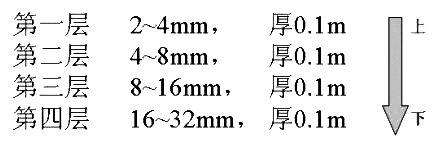

承托层滤料的级配
